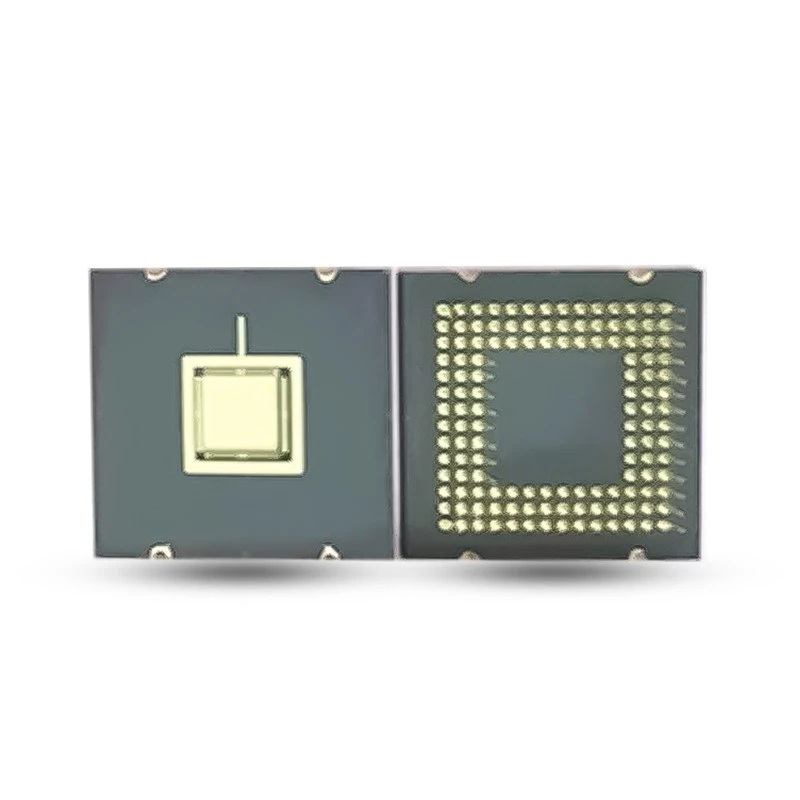

Keramikas tapu režģa masīvs (CPGA)

Liela-pin-skaita vertikālo starpsavienojumu risinājums ar optimizētu CTE saskaņošanu, lai nodrošinātu ilgtermiņa stabilitāti-jaudīgiem-procesoriem.

Ceramic Pin Grid Array (CPGA) ir plaši izmantots spraudnis-iepakojumā augstas veiktspējas{1}}pusvadītāju jomā. Tas ir slavens ar savu augsto iepakojuma blīvumu, lielisko elektrotermisko veiktspēju un uzticamu gāzes necaurlaidību, kas kalpo kā viena no galvenajām sastāvdaļām, kas nodrošina sarežģītu pusvadītāju sistēmu ilgtermiņa stabilu darbību.
Korpusa tapas solis parasti atbilst 2,54 mm regulāram vai pakāpeniskam izvietojumam ar diviem konstrukcijas variantiem: "dobums-uz augšu" un "dobums-uz leju". Dobuma-uz leju dizains atvieglo siltuma izlietnes uzstādīšanu aizmugurē, uzlabojot siltuma pārvaldības efektivitāti, savukārt dobuma-augšējā konfigurācija nodrošina lielāku iekšējo telpu, padarot to ideāli piemērotu liela izmēra mikroshēmām vai vairāku{7}}čipu integrācijas (MCM) risinājumiem. Ceramic Pin Grid Array (CPGA) korpuss galvenokārt ir paredzēts augstas veiktspējas apstrādes blokiem, signālu procesoriem un dažādiem specializētiem loģikas vadības moduļiem.

Pieejamie materiāli: alumīnija oksīds, alumīnija nitrīds, stikla-keramikas kompozītmateriāli, karbīdu sakausējumi, volframa-mangāna vai molibdēna-mangāna biezās{{3} plēves metalizācija.
Pielietojums: pusvadītāji un elektronika, medicīniskās ierīces, enerģija un jauda, aprīkojums un iekārtas

Nosūtīt pieprasījumu

Produkta apraksts

Ceramic Pin Grid Array (CPGA) korpuss nodrošina spēcīgu fizisku aizsardzību precīzām signālu apstrādes vienībām un augstas -veiktspējas loģikas komponentiem, kas nodrošina izcilu gaisa-necaurlaidīgu stabilitāti un ilgtermiņa{2}}uzticamību. Tā unikālais kontaktu režģa masīva dizains ne tikai nodrošina īpaši-augstu signālu starpsavienojumu blīvumu, bet arī demonstrē izcilu elektromagnētiskās ekranēšanas spēju un starojuma pretestību pusvadītāju lietojumos. Pateicoties biezās-plēves metalizācijas tehnoloģijai, produkts nodrošina zemu-signāla zudumu, vienlaikus saglabājot augstu-temperatūras un korozijas izturību. Mēs specializējamies progresīvu keramikas iepakojuma risinājumu izstrādē, nodrošinot klientiem visaptverošu tehnisko atbalstu un pielāgotus risinājumus.

Funkcijas

Izcila elektromagnētiskā ekranēšanas spēja
Ilgtermiņa{0}}hermētiskā stabilitāte
Lielisks termiski{0}}mehāniski sinerģisks dizains
Radiācijas izturība un augsta{0}}temperatūras tolerance

Spēcīga plug{0}}and-saderība
Lieliska izturība pret koroziju
Augsta mitruma izturība

Galvenā modeļu tabula (mm)

Augstas-veiktspējas CPGA pakotnes, kas pieejamas Al2O3, AlN, Glass-Ceramic vai Kovar, ar biezu-plēves metalizāciju un standarta 2,54 mm tapu soli optimizētiem starpsavienojumiem.

Produkta modelis	Keramikas korpusa izmērs	Svina piķis	Blīvēšanas zona	Die Attach Area	Kopējais biezums
G15-01	21.5×19.00	2.54	21.50×19.00	5.00×5.00	2.20

Keramikas ekspertīze

Tessvida ir Total Kit Solutions (TKS) speciālists, kas apkalpo galvenās nozares: pusvadītāju un elektronikas, medicīnas ierīču, FPD/LED, mašīnu, naftas ķīmijas, automobiļu un transporta, enerģijas un elektroenerģijas, kā arī pārtikas un lauksaimniecības nozares. Ar nobriedušu piegādes ķēdi un progresīviem procesiem (izostatiskā presēšana, gēla liešana, sausā presēšana) mēs piedāvājam iespējas no gala-līdz-no materiāla sagatavošanas, formēšanas, saķepināšanas līdz precīzai apstrādei un pēc-apstrādei.

Pateicoties dziļām zināšanām augstas-tīrības keramikas jomā un spēcīgai resursu integrācijai, mūsu elastīgie pielāgotie pakalpojumi precīzi atbilst klientu vajadzībām no materiālu izvēles līdz gatavā produkta piegādei.

Keramikas ražošanas process

Pulvera sagatavošana

Izejvielu pulvera sagatavošana, izsmidzināšanas granulēšana (maisīšana, mehāniskā lodīšu frēzēšana, žāvēšana ar smidzināšanu)

Pulvera formēšana

Izostatiskā presēšana, sausā presēšana, iesmidzināšana, gēla formēšana, liešana, karstā presēšana

Augstas{0}}temperatūras saķepināšana

Atmosfēras saķepināšana, vakuuma saķepināšana, kontrolētas atmosfēras saķepināšana

Precīza apstrāde

Griešana, virpošana, slīpēšana, frēzēšana, formēšana, urbšana

Virsmas apstrāde

Tīrīšana, loka kausēšana, plazmas izsmidzināšana, elektrostatiskā izsmidzināšana, tvaiku pārklāšana, īpaši tīra-tīrīšana, anodēšana, metalizācijas kompozīts
