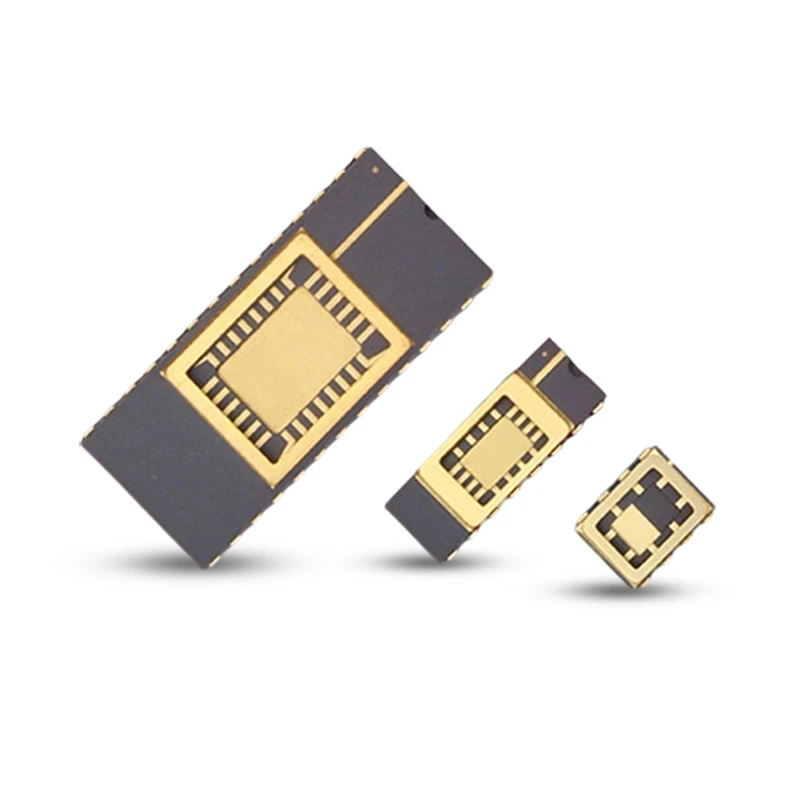

Produkta apraksts
Divu{0}}rindu keramikas caur{1}}caurumu pakete ir izstrādāta augstākās klases Integrējot augstas -efektivitātes siltuma izlietnes ar paralēlo šuvju metināšanas vai sakausējuma lodēšanas blīvēšanas tehnoloģijām, tiek radīta stabila vide, kas aizsargā kritiskos iekšējos moduļus no ārējiem traucējumiem. Izmantojot progresīvus daudzslāņu keramikas saķepināšanas procesus, mēs nodrošinām elektronisko komponentu augstu -uzticamību. Pateicoties elastīgajām materiālu iespējām un blīvēšanas metodēm, šī pakotne nodrošina vienas -pieturas risinājumu signālu apstrādei un jaudas kontrolei sarežģītās vidēs.
Funkcijas
- Augsta gāzes necaurlaidība
- Lieliska termiskā stabilitāte
- Izcila augstas{0}}frekvences veiktspēja
- Karstumizturība un korozijas izturība
- Spēcīga starojuma izturība
- Integrēta siltuma izlietnes dizaina iespēja
- Zema pretestība
- Augsta izolācijas veiktspēja
- Augsta cietība un triecienizturība
- Augsta mitruma izturība
Galvenā modeļu tabula (mm)
CDIP iepakojumam ir 2,54 mm solis ar tapu skaitu līdz 64, piedāvājot šauru (7,62 mm), vidēju (10,16 mm) un platu (15,24 mm) laidumu. Iespējas ietver integrētas siltuma izlietnes un blīvēšanas metodes, izmantojot paralēlo šuvju metināšanu vai sakausējuma lodēšanas pārplūdi, ko plaši izmanto IC, optronu savienotājiem un MEMS, kam nepieciešama augsta uzticamība.
|
Produkta modelis |
Keramikas korpusa izmērs |
Svins Piķis |
Blīvēšanas zona |
Die Attach Area |
Kopējais biezums |
|
D48L2-01 |
60.96×15.00 |
2.54 |
12.70×12.70 |
8.89×8.89 |
2.40 |
|
D40L2-01 |
50.80×15.00 |
2.54 |
12.70×12.70 |
7.87×7.87 |
2.40 |
|
HD36-01 |
45.72×14.98 |
2.54 |
20.20×8.54 |
24.70×14.50 |
2.00 |
|
D28S2-03 |
38.60×7.37 |
2.54 |
38.40×7.20 |
2.10×3.30 |
3.70 |
|
D28S2-01 |
35.56×7.37 |
2.54 |
11.80×7.20 |
7.11×5.59 |
2.15 |
|
D28L2-01 |
35.56×15 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.50 |
|
D24S2-04 |
30.48×7.37 |
2.54 |
11.94×7.36 |
5.75×3.80 |
1.75 |
|
D24S2-02 |
33.50×7.37 |
2.54 |
32.80×7.10 |
3.80×2.85 |
3.50 |
|
D24S2-01 |
30.48×7.37 |
2.54 |
14.40×7.20 |
9.15×4.45 |
2.16 |
|
D24L2-01B |
30.48×15.00 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.40 |
|
D24L2-01 |
30.48×15.00 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.40 |
|
D18M2-01 |
22.86×9.91 |
2.54 |
9.40×8.70 |
5.50×5.00 |
2.40 |
|
D16S2-11 |
20.60×7.37 |
2.54 |
19.20×7.00 |
3.30×5.00 |
2.80 |
|
D16S2-06 |
20.32×7.37 |
2.54 |
16.60×7.20 |
2.60×3.20 |
3.30 |
|
D16S2-05 |
20.00×7.37 |
2.54 |
19.60×7.00 |
3.90×5.40 |
3.40 |
|
D16S2-02/K |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02C |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02B |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02A |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02 |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D08S2-12 |
9.70×7.37 |
2.54 |
7.70×7.00 |
4.20×5.00 |
2.10 |
|
D08S2-11A |
9.70×7.37 |
2.54 |
9.30×7.20 |
2.70×2.50 |
3.40 |
|
D08S2-03B |
9.90×7.37 |
2.54 |
9.70×7.17 |
3.55×5.37 |
3.00 |
|
D08S2-03A |
9.90×7.37 |
2.54 |
9.70×7.17 |
3.55×5.37 |
3.00 |
|
D08S2-01 |
10.16×7.37 |
2.54 |
8.80×6.90 |
5.10×3.40 |
2.10 |
|
D08M-04 |
19.46×9.91 |
7.62 |
19.10×8.80 |
7.60×4.40 |
3.50 |
|
D08M-01A |
14.22×10.03 |
2.54 |
13.40×9.60 |
9.60×8.10 |
30 |
|
D06S2-02 |
9.00×7.37 |
2.54 |
7.20×6.20 |
3.70×3.00 |
3.10 |
|
D06S2-01 |
9.70×7.37 |
2.54 |
9.30×6.90 |
7.30×3.30 |
3.50 |
|
D04S2-01 |
4.70×6.60 |
2.54 |
6.60×4.70 |
2.60×3.00 |
2.90 |
Keramikas ekspertīze
Tessvida ir Total Kit Solutions (TKS) speciālists, kas apkalpo galvenās nozares: pusvadītāju un elektronikas, medicīnas ierīču, FPD/LED, mašīnu, naftas ķīmijas, automobiļu un transporta, enerģijas un elektroenerģijas, kā arī pārtikas un lauksaimniecības nozares. Ar nobriedušu piegādes ķēdi un progresīviem procesiem (izostatiskā presēšana, gēla liešana, sausā presēšana) mēs piedāvājam iespējas no gala-līdz-no materiāla sagatavošanas, formēšanas, saķepināšanas līdz precīzai apstrādei un pēc-apstrādei.
Pateicoties dziļām zināšanām augstas-tīrības keramikas jomā un spēcīgai resursu integrācijai, mūsu elastīgie pielāgotie pakalpojumi precīzi atbilst klientu vajadzībām no materiālu izvēles līdz gatavā produkta piegādei.
Keramikas ražošanas process
Pulvera sagatavošana
Izejvielu pulvera sagatavošana, izsmidzināšanas granulēšana (maisīšana, mehāniskā lodīšu frēzēšana, žāvēšana ar smidzināšanu)
01
Pulvera formēšana
Izostatiskā presēšana, sausā presēšana, iesmidzināšana, gēla formēšana, liešana, karstā presēšana
02
Augstas{0}}temperatūras saķepināšana
Atmosfēras saķepināšana, vakuuma saķepināšana, kontrolētas atmosfēras saķepināšana
03
Precīzijas apstrāde
Griešana, virpošana, slīpēšana, frēzēšana, formēšana, urbšana
04
Virsmas apstrāde
Tīrīšana, loka kausēšana, plazmas izsmidzināšana, elektrostatiskā izsmidzināšana, tvaiku pārklāšana, īpaši tīra-tīrīšana, anodēšana, metalizācijas kompozīts
05
Precīzijas keramikas apstrādes darbplūsma
-
Materiāla sagatavošana
-
Materiālu formēšana
-
Saķepināšana
-
Smalkā apstrāde
-
Pārbaude
-
Precīza tīrīšana
-
Vakuuma iepakojums
-
Materiāla sagatavošana
-
Materiālu formēšana
-
Saķepināšana
-
Smalkā apstrāde
-
Pārbaude
-
Precīza tīrīšana
-
Vakuuma iepakojums
